라우팅·게이트웨이 — "어떤 대역만 안 닿는" 문제 진단 — 실습 Lab

INCIDENT RESPONSE

0 / 5 단계 완료

📚 PREREQUISITES

Labnetworking-port-diagnosis

Theorynetworking/routing-gateway

Theorynetworking/default-route-gateway

TRACK

NETWORKING

SLA

40분

SEV

SEV-2

PHASES

3단계

ENV

local

INCOMING TICKET

“장애: "이 서버에서 사내 10.20.0.0 대역은 닿는데 파트너망 172.16.0.0은 안 닿아요. 같은 서버인데 왜 대역마다 다르죠?"”

YOUR ROLE

인프라 운영 엔지니어인 당신이

IMPACT IF UNRESOLVED

특정 대역 통신 불가로 일부 연동(파트너/내부망)이 끊김. ping/방화벽만 보다 라우팅을 놓치면 장애가 길어짐.

🚨INCIDENT BRIEF

한 서버에서 사내 10.20.0.0/16은 잘 닿는데, 파트너망 172.16.50.0/24는 안 닿습니다.

방화벽도 열려 있다는데 안 됩니다. "같은 서버인데 왜 대역마다 결과가 다르죠?"

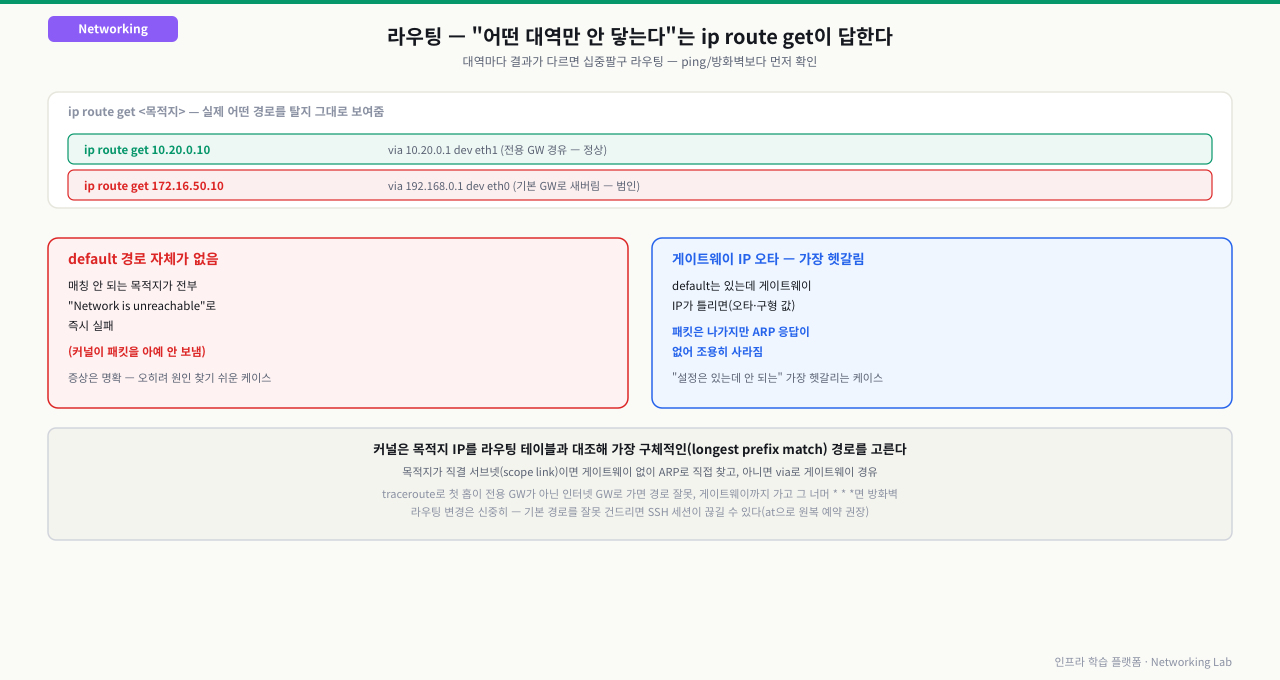

대역마다 결과가 다르면 십중팔구 라우팅 문제입니다. 서버는 목적지 IP를 보고 라우팅 테이블에서

"이 목적지는 어느 인터페이스/게이트웨이로 보낼지"를 정합니다. 특정 대역 경로가 없거나 잘못된 게이트웨이를 가리키면

그 대역만 안 닿습니다. ip route로 경로를 읽고, 누락/오류를 찾아 바로잡습니다.

⏱ 40분📊 중급🔧 3단계#routing#gateway#ip-route#default-route

MISSION

라우팅 테이블 읽기 — 목적지별 경로 확인

문제 대역으로 가는 패킷이 어느 경로(게이트웨이/인터페이스)를 타는지, 경로가 있긴 한지 본다

경로 교정 — 정적 경로/게이트웨이 바로잡기

누락된 대역 전용 경로(또는 올바른 게이트웨이)를 추가해 문제 대역에 닿게 한다

검증 + 라우팅 vs 방화벽/비대칭 분별

경로 복구를 확인하고, 라우팅 문제와 방화벽·비대칭 라우팅을 혼동하지 않는다

📌 선수 지식

ℹ️ 실습 환경

환경: local

필요 도구: ip, ping, traceroute, mtr

🔒

실습 실행은 Pro 플랜 전용입니다

인시던트 브리프와 학습 자료는 지금 바로 확인할 수 있습니다. 실제 실습 진행 및 터미널 사용은 Pro 플랜에서 가능합니다.

>_ LAB TERMINAL↔ 너비 조절

NOTES
